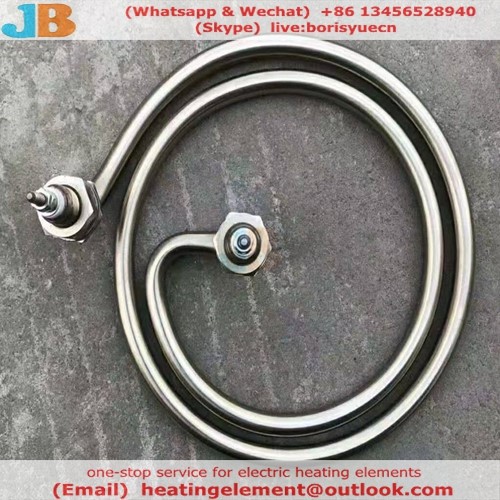

Način ožičenja cijevi za grijanje:
Ako se radi o grijaćoj cijevi nazivnog napona od 220V, potrebno je koristiti način spajanja u zvijezdu za spajanje na strujni krug od 380V.
Ako se radi o grijaćoj cijevi nazivnog napona 380V, potrebno ju je spojiti na strujni krug od 380V, a potrebno je koristiti trokut.
Ako se radi o grijaćoj cijevi s nazivnim naponom od 380 V, usvojen je način spajanja u zvijezdu, a nazivna snaga grijaće cijevi se ne može postići. Stvarna snaga je otprilike jedna trećina izvorne nazivne snage (220*220)/(380*380).
Grijanje električne grijaće cijevi uglavnom se oslanja na unutarnju grijaću žicu za stvaranje topline kroz struju, a metoda ožičenja određuje trenutno i naponsko stanje napona, tako da je metoda ožičenja električne grijaće cijevi vrlo važna. Utjecaj metode ožičenja na električnu grijaću cijev može se razumjeti u članku o utjecaju metode ožičenja električne grijaće cijevi. Pod razumnim uvjetima uporabe, što su veći napon i snaga, veća je učinkovitost grijanja. Metoda ožičenja grijaće cijevi određuje način na koji vanjski napon i struja prolaze kroz otpornu žicu, tako da je izbor metode ožičenja električne grijaće cijevi od velikog praktičnog značaja. Pa kako ćemo odabrati način ožičenja električne grijaće cijevi?
Slijedi kratak uvod u ovaj problem: Postoje dvije najčešće korištene metode ožičenja za električne cijevi za grijanje: spoj u trokut i spoj u zvijezdu (to jest, općenito poznat kao spoj u obliku slova Y)
1. Veza trokuta:
(1) Trokutasti spoj: prvi kraj svakog elementa električne grijaće cijevi spojen je na kraj repa druge komponente, a tri kontakta spojena su na trofazne žice;
(2) Značajke spoja trokut: nazivni napon tri električna grijaća cijevna elementa je 380 volti; Ako su vrijednosti otpora tri komponente različite, to ne utječe na izvedivost ove veze. Trokut spoj je tri puta jači i aktualniji od spoja u zvijezdu.
2. Zvjezdana veza:
(1) Spoj u zvijezdu: grijaći element triju električnih grijaćih cijevi, prvi kraj svakog elementa spojen je zajedno (ova se točka naziva neutralnom točkom), a tri krajnja kraja spojena su na trofazne žice.
(2) Kad je nazivni napon tri komponente 220 volti; Ako tri komponente imaju različite vrijednosti otpora, neutralna točka treba biti spojena na neutralni vod.
